水 库 地 震 监 测 系 统

在水库地震监测系统的构建中，我们需综合考虑地震计的精度、数据传输的实时性以及数据分析的智能化。以珊溪水库为例，该水库在2006年发生较大震群后，迅速加强了地震监测系统的建设。通过布设多个高精度地震计，结合物联网技术，实现了地震数据的实时采集与传输。这些地震计不仅具备高灵敏度，能够捕捉到微小的地震波动，还通过GPS定位技术，确保了数据的准确性和可靠性。

系统构建中，采用了分布式架构，将地震计、数据采集站、数据中心以及预警平台有机结合。数据采集站负责接收来自地震计的数据，并通过高速网络传输至数据中心。数据中心则利用先进的人工智能算法，对海量地震数据进行实时处理与分析。这一过程中，我们引入了机器学习模型，通过训练大量历史地震数据，提高了系统对地震事件的识别能力和预警精度。

值得一提的是，珊溪水库地震监测系统在构建过程中，还特别注重了系统的可扩展性和兼容性。通过模块化设计，系统能够轻松接入新的地震计和数据源，为未来的升级和扩展提供了便利。同时，系统还实现了与气象、水文等其他监测系统的数据共享与联动，为水库地震灾害的综合预警提供了更为***的信息支持。

在数据分析方面，系统采用了多种分析模型，包括地震波传播模型、地壳应力变化模型等，对地震数据进行深入挖掘和解析。这些模型不仅能够帮助我们更准确地判断地震的震级、震源位置等基本信息，还能够预测地震的发展趋势和潜在影响范围。通过综合分析，系统能够提前发出预警信息，为水库管理部门和相关应急机构提供宝贵的决策依据。

正如***地质学家李四光所言：“地震预报是地质科学中的一项重要任务。”水库地震监测系统的成功构建和应用，不仅为水库地震监测提供了强有力的技术支持，也为我国乃至全球的水库地震灾害防治工作树立了新的标杆。

地 震 计

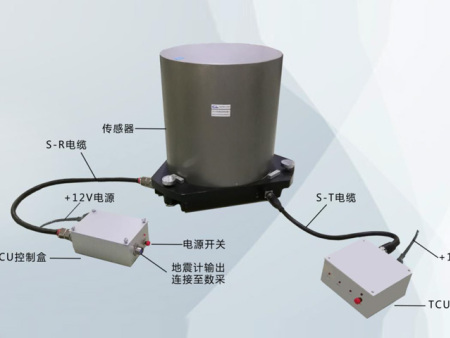

地震计是一款高灵敏度、宽频带高性能新型地震计，它由三个独立分向传感器(一个垂直向、两个水平向)一体化安装组成。它的频带是50Hz-60Sec.，对等速度输入响应平坦。仪器具有低的自身     噪声，动态范围140dB。地震计采用力平衡负反馈系统，传递函数稳定。三个分向的传

感器密封在一个耐压容器中，有效抑制了大气压力及温度变化对仪器的影响，使地震计在长周期频段也能稳定工作。它可以在不重新置零情况下在宽

的温度范围内工作。传感器工作稳定，安装后无须调零。ITC-60A地震计具有遥控锁、松摆、调零功能，安装、操作容易，体积小，便于运输。ITC-60A

采用低功耗设计，电池供电，特别适合于野外，缺电地区工作。它具有很高的性能价格比。

1.传感器类型：三分向正交一体，力平衡反馈式地震计误差小于0.2^o

2.观测频带：50Hz-60Sec （速度输出平坦）

3.测量灵敏度：1000 V•s/m (单端输出)

2000 V•s/m (差分输出)，误差小于3%

4.***输入幅度：1.0×10^-2m/s （带宽范围50Hz-60Sec）

5.输出电压范围：单端±10V；双端差动±20V

6.仪器精度：通频带内，幅频特性优于1%，相位特性优于5°

7.失真度：总谐波失真度小于-80dB

8.仪器自噪声：抗风扰结构设计，确保三个分向均有低的噪声水平UD向(100S～10Hz) 低于 NLNMEW向(60S～10Hz) 低于 NLNMNS向(60S～10Hz) 低于NLNM

9.输出阻抗：＜80Ω

10.动态范围：＞140dB

11.***寄生共振频率：＞100 Hz

12.标定类型：电压和电流标定类型可通过控制盒切换

13.标定线圈灵敏度：电压标定：0.01m/(s·s·V)

电流标定：10m/(s·s·A)

14.横向振动抑制：优于10^-3

15.工作电压：DC 12V（9～18V）

16.功耗：＜ 3W（运行功耗）＜ 8W（峰值功耗）

17.信号输出端接口：Y50EX–1626ZJ10型插座

18.工作温度范围：-30℃～50℃

19.绝缘特性：绝缘电阻＞50MΩ

20.防水密封：IP67防护等级，相对湿度98%以上可正常工作

21.工作稳定性：在-30℃～50℃全工作温度范围内，无需调零仍能保证仪器正常工作，不会因温度变化而靠摆无法工作，设计工作寿命10年，全工作温度范围内灵敏度变化小于±3%，机械零位及输 出电压保持正常工作范围

22.控制方式： 支持远程数采控制调零（机械调零）和锁松摆，也支持现场控制盒控制方式

23.运输稳定：新型***锁死技术，保证运输可靠性

24.仪器重量：18.4kg (地震计重)，26kg (含外包装箱重量)

25.防震包装：GB/T 6587精密（I级）仪器包装规范

26. 认证：整机经过***计量研究院参数指标测试，可提供检测报告。

测震数据采集器  THDC-E6

THDC-E6测震数据采集器是我公司为满足地震行业特殊需求定制开发的一款高性能数据采集传输装备。系统采用24位DAC转换器的标定信号发生器、32位的ADC分辨力，既保留了同类产品检测参数丰富、数据计算准确、操作维护简便等优点，又增添了参数同步检测、实时数据分析、波形相位记录等实用功能，***限度满足了输出精准、测量动态范围大、兼容性强等用户需求，可以广泛应用于地震观测领域。

主采集通道：

1. 通道数：6个（2个三分向地震计）

2. 信号输入方式：双端平衡差分输入

3. 分辨力：32 bits

4. 动态范围：> 145dB

5. 量程：±5V、±10V、±20V多档程控可设，***允许误差小于满量程1%

6. 输入电阻：≥ 100KΩ+100KΩ

7. 零输入噪声：< 1.6μV@100sps（±20V量程）

8. 共模抑制比：> 60dB

9. 路际串扰：< -160dB

10. 共模信号范围：-10V~+10V

11. 总谐波失真度：< 0.003%

12. 转换因子相对误差：< 0.2%

13. 零点漂移：< 0.00007%满量程

14. 输出采样率：1sps 10sps 20sps 50sps 100sps 200sps 500sps

15. 频带范围：多种观测频带可选

宽带：0Hz~0.4Hz 4Hz 8Hz 20Hz 40Hz 80Hz 200Hz

中带：0Hz~0.25Hz 2.5Hz 5Hz 12.5Hz 25Hz 50Hz 125Hz

窄带：0Hz~0.16Hz 1.6Hz 3.2Hz 8Hz 16Hz 32Hz 80Hz

16. 数字滤波器：线性相位FIR数字滤波器 ***小相位FIR数字滤波器

17. 通带波动：< 0.02dB

18. 阻带衰减：> 145dB

辅助通道：

19. 通道数：6个（2个三分向地震计）

20. 信号输入方式：单端输入  双端平衡差分输入

21. 分辨力：24 bits

22. 量程：±10.24V（单端）  ±20.48V（双端）

23. 输入电阻：≥ 100KΩ+100KΩ

24. 零输入噪声：< 3μV

25. 共模信号输入范围：-10V~+10V

26. 总谐波失真度：< 0.005%

27. 转换因子相对误差：< 0.1%

28. 零点漂移：< 0.0006%满量程

29. 输出采样率：1sps

30. 频带宽度：多种观测带宽可选宽带：0Hz~0.4Hz 中带：0Hz~0.25Hz 窄带：0Hz~0.16Hz

31. 数字滤波器：线性相位FIR数字滤波器 ***小相位FIR数字滤波器

32. 通带波动：< 0.02dB

33. 阻带衰减：> 145dB

时间服务：

34. 授时源：GNSS、北斗、网络NTP、手动设置PC机时间

35. 时间标准：UTC时间，时区可设置

36. 时间同步误差：< 0.01ms

37. 时钟漂移率：< 0.01ppm

38. 守时精度：< 1ms/天

39. 时间信号输入：1pps  UART接口

校准测试信号发生器（标定信号）

40. DAC位数：24 bits

41. 标定启动方式：指令方式  定时方式

42. 标定信号类型：阶跃（脉冲）标定  正弦波标定  伪随机码标定  强震标定

43. 标定信号类型：电压信号  电流信号

44. 输出信号幅度：±5V  ±10mA

45. 输出电阻：< 5Ω

46. 输出信号幅度误差：< 0.5%

47. 输出零点偏移：< 0.1%（输出幅度 ≥5mV/≥5μA） < 50μV/50nA（输出幅度 <5mV/<5μA）

48. 阶跃测试信号：脉冲宽度和振幅可设置

49. 阶跃测试信号脉冲宽度：1~4000s

50. 阶跃测试信号脉冲幅度：0.01%~100%

51. 正弦测试信号：正弦信号的频率、振幅、持续时间可设置；并可设置多组不同频率、振幅和持续时间的正弦波信号依次输出

52. 正弦测试信号频率范围：0.001Hz~100Hz

53. 正弦测试信号频率误差：< 0.1%

54. 正弦测试信号幅度范围：0.01%~100%

55. 正弦测试信号失真度：< 0.1%

56. 伪随机码测试信号：码元序列及其码元宽度和振幅可设置

57. 伪随机码码元宽度：0.01s~10s

58. 伪随机码码元幅度：0.01%~100%

59. 加速度计标定信号：码元1：宽度2s，幅度+5V；码元2：宽度2s，幅度0V；码元3：宽度2s，幅度+5V或-5V

60. 加速度计标定控制（去阻尼信号）：在码元1结束前有效，持续时间2s。

数据存储：

61. 存储容量：≥32GB

62. 存储器类型：内置eMMC芯片  SD卡

地震计控制功能：

63. 控制线数量及功能：针对所匹配的地震计或加速度计进行功能设置和信号参数设置。包含4根控制线，分别为：线控调零、线控开摆、线控锁摆、线控标定使能

64. 控制线输出方式：输出0V/+5V电压信号

65. 控制接口：RS232总线与地震计进行信息交换，获取地震计内部状态和参数、地震计传递函数等

66. 供电电压范围：DC+9V~DC+24V

67. 平均功耗：< 9W

机壳防护与环境适应性：

68. 机壳防护等级：IP67

69. 工作温度范围：-30℃~+75℃

70. 相对湿度：10%~98%

71. 运输适应性：符合GB/T 6587—2012中5.10规定的2级流通条件要求

电磁兼容性：

72. 浪涌抗扰度：GB/T 17626.5－2008等级1

73. 电源纹波抗扰度：GB/T 17626.17－2005等级4

74. 电源暂降短时中断：配备超级电容，保证掉电时刻的数据和配置参数可以进行存储

实时数据传输功能：

75. 实时数据流服务能力：具备通过网络实时传输数据流的能力，每个用户为独立的数据流，独立校验数据包和反馈重传出错的数据包。

76. 实时传输用户数：支持6个用户，同时传输

77. 实时数据流输出延时：< 0.4s

78. 数据包时间长度：≤ 0.5s

79. 反馈重传响应时间：< 0.5s

80. 数据流配置功能：可设置主通道输出采样率，可选择单通道数据或三通道数据；可嵌入辅助通道数据。用户只能对自己接收的实时数据流进行配置，配置过程不影响其他数据流服务。

81. 数据压缩：采用miniseed格式压缩存储数据，支持JOPENS V6.0.9系统

数据记录与回放：

82. 连续数据记录：主通道数据可按20分钟至1小时的时间片进行分段存储；辅助通道数据可选6小时、8小时、24小时进行分段存储

83. 数据服务：基于FTP/TELNET方式传输数据文件

84. 数据存储采样率：每组（3通道）数据存储采样率100sps和200sps可选，A通道缺省100sps，B通道缺省200sps

85. 数据存储时间：不少于60天的连续数据文件记录

接口与连接器：

86. 数据采集接口：Y50EX-1626ZK14HA

87. 时间信号输入输出：Y50EX-1210ZK14HA

88. 通信接口：Y50EX-1208ZK14HA

89. 电源输入接口：Y50EX-1203ZK14HA

90. 连接器：符合“***地震烈度速报与预警工程—地震观测仪器接口和远程监控规程”

管理功能：

91. 管理软件：客户端，可在PC机上运行，参数设置、自检功能，实时图形显示、存盘，提供在线帮助。完备的监控命令和诊断命令。

92. 网络参数设置：可设置NTP服务器IP地址、数据服务器IP地址、台站运维服务器IP地址等，以及其他与数据传输与管理有关的网络参数

93. 采集参数设置：输出采样率、量程、数字滤波器等参数可设置

94. 标定参数设置：校准信号参数、信号类型、定时参数等可设置

95. 传感器参数设置：地震计型号、灵敏度、传递函数、地震计控制方式机参数等可设置

96. 台基参数设置：台基类型、地理坐标、台站代码等可设置

97. 参数与状态信息查询：可查询当前全部参数配置及运行状态信息

98. 参数管理：支持从管理服务器下载参数配置文件进行基于配置文件的参数设置。

99. 远程重新启动：接收重启动指令并自动完成重新启动，根据配置文件配置参数启动服务进程，重启动将导致数据采集中断和所有数据传输中断

100. 固件升级：通过有线网络进行应用程序升级

101. 运行日志：包括对钟日志、参数设置日志、网络连接日志、地震事件触发日志、连续波形日志等

102. 通信协议：符合***地震烈度速报与预警工程—台站数据包格式规程、台站数据传输协议

103. 数据连续率：不低于99%

104. 信号过载保护：过载解除后5分钟内设备恢复常态工作

地震事件：

105. 事件检测方法：阈值触发  STA/LTA比值触发

106. 事件检测前置滤波器：IIR滤波器，衰减斜率≥12dB/oct，提供3种截止频率的带通滤波器可选择0.1Hz~20Hz0.5Hz~15Hz1Hz~10Hz

107. 事件结束判定：具有自动检测事件结束功能以及事件超时结束判定功能

108. 事件数据记录：事件触发后自动产生事件数据文件，包括事件触发前段时间至事件结束后延时时间段的所有分量观测数据、以及事件触发等参数

其他功能：

109. 自检功能：实时采集设备自身的温度、供电电压电流、存储卡空间等信息

110. 地理坐标：在接入GPS接收机时可实时查询设备所在地的经纬度和高程

111. 指令控制：通过RS232接口控制所接入地震计进行零位调整、开摆、锁摆等操作

112. 本地时间：内部配备RTC时钟芯片，上电之后的本地时间和实际时间相差不超过2s

113. 循环存储：自动清理存储器空间，删除早期的数据日志文件

114. 重量/尺寸： 4.7kg/350mm×220mm×85mm

115. 认证：通过了***、省级台网的十五计划项目测试，可作备份设备
