一、设备介绍

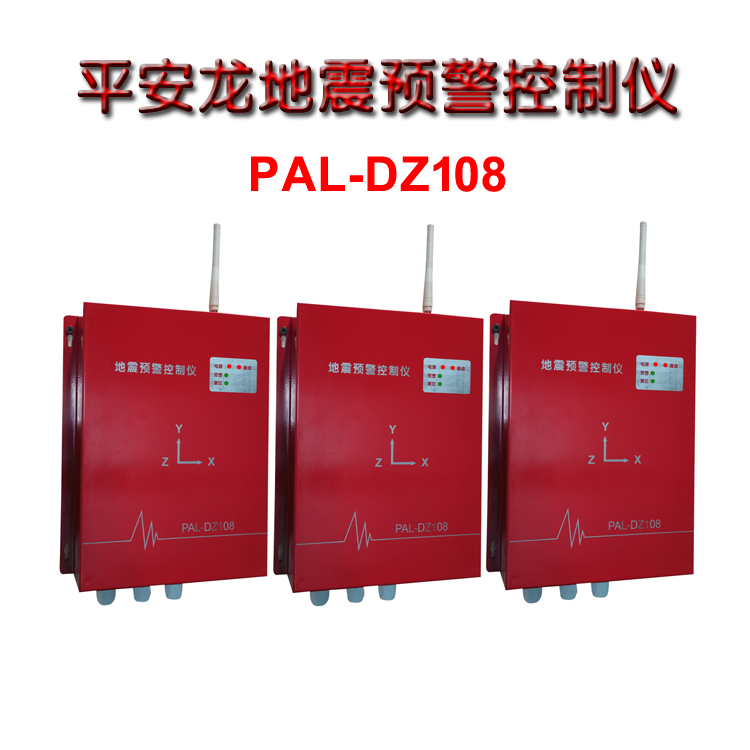

PAL-DZ108地震预警控制仪内置三分向高灵敏度加速度计传感器模块，具有地震波检测，报警信号输出控制信号连接火警、天燃气，油站、电梯等开关实现联动控制，通过4G无线网络或LORA通信点对点将报警信号传输到控制中心，控制中心也可设置提醒警铃和警灯，打开和关闭各种设备。通过控制中心设备上的指示灯，实时了解地震报警控制器的运行状态，4G网络状态，无线网络状态，远程设备通信状态，设备检测到地震波报警后，可进行远程复位，重新让设备进入监测状态。

二、规格参数

1、加速度计：X、Y、Z MEMS三轴向

2、输出测量范围： 2g±5%

3、频带范围：DC0.1-100Hz±5%

4、动态范围：大于120db

5、无线通讯模式：全网通4G, LORA无线传输（3-10km）可选

6、工作温度：-25℃～60℃

7、湿度范围：10%～98%

8、适用电压：AC100-240V或DC9V～12V

9、耗电量：＜2W (DC12V 供电情况下)

10、内置UPS：停电后可以正常工作24小时（选配）

11、外观尺寸：285*190*55 mm

12、动态范围：≧110dB

13、灵敏度： 1/64个重力加速度

14、输出模式：NO NC开关信号，12V-24V高电平信号（选配）

三、安装使用

1、请勿将设备放置和安装在阳光直射的地方或发热设备附近。

2、请勿将设备安装在易燃易爆、潮湿、有灰尘或煤烟的场所。

3、请勿将设备安装在复杂信号干扰场所，远离公路、工地震动源。

4、安装时尽量远离大型金属设备，天线切勿安装在金属箱体内。

5、请将设备安装在稳定场所，注意防止本产品松动和坠落。

6、请勿将液体滴到或溅到设备上，防止液体流入设备。

7、请勿随意拆卸设备。

四、远程设备指示灯状态

电源：系统运行工作指示灯 ，系统运行后常亮

连接： 连接状态指示灯 ，与主机建立连接常亮

设备复位：按下复位开关三秒，指示灯亮，远程设备复位

预警输出：远程地震报警输出，指示灯亮

天线：SMA 接口的 LoRa 吸盘天线或者棒状天线。

电源：DC9~36V 输入，电压过低会造成产品不启动。

复位开关：接单路点动复位开关

预警输出：单路 DO 输出，常开 公共 常闭端

五、预警主机指示灯状态

电源：系统运行工作指示灯 ，系统运行后常亮

通信：连接状态指示灯 ，建立连接常亮

预警：地震报警输出，指示灯亮

复位：设备远程复位，指示灯亮

天线：SMA 接口的 LoRa 吸盘天线或者棒状天线。

电源：AC100-240v 输入，电压过低会造成产品不启动。

预警输出： DC24V输出，2脚公共地，1脚+24常闭 ，3脚+24 常开
